AG E 308L-16 Электроды сварочные

Классификация Электродов сварочных AG E 308L-16
AWS A5.4 - E308L-16
DIN 8556:  - E 19 9 LR 23
DIN EN 1600: - E 19 9 L R 32
НАКС, mm д. 2,0 мм, д. 2,6 мм,д. 3,2 мм,д. 4,0 мм
ТУ 1273-003-02945213-2016
Материал №: 1.4316

Описание AG E 308L-16 — это универсальный электрод с рутиловым покрытием, на стержне из аустенитной нержавеющей стали 19Cr10Ni, с контролируемой ферритной фазой примерно 8% обеспечивает высокую устойчивость к образованию горячих трещин и устойчивость к межкристаллитной коррозии. Покрытие электродов AG E 308L-16 с очень низким впитыванием влаги. Электрод AG E 308L-16 обеспечивает легкое зажигание дуги, лёгкую плавку без брызг, очень лёгкое удаление шлаковой корки, отличный внешний вид наплавленного валика сварного шва, легкое повторное зажигание. Используется для всех типов нержавеющей стали 18Cr/8Ni при температуре эксплуатации изделий, труб, емкостей, теплообменников, систем трубопроводов от −120°С до +350°С. Данный электрод применяется для сварки следующих марок стали: 08X18H12, 08X18H10, 12X18H10T, 304, 304L и т.п.

Характеристики
Типичные механические свойства наплавленного металла
Предел прочности Мпа   ≥ 610
Относительное удлинение %   ≥ 44
Ударная вязкость Дж/см2   при t – 196°С ≥ 47, при t + 20°С ≥ 120

Типичный химический состав наплавленного металла, %
C <0.03
Si 0.3
Mn 1.7
Cr 19
Ni 10.8
Mo ---
S 0.01
P 0.02

Производимые типоразмеры и рекомендованный сварочный ток

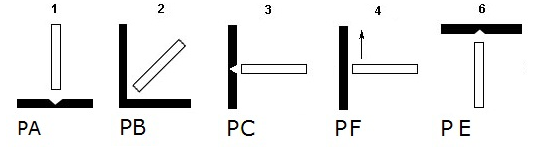

Пространственные положения сварки

ТОК DC+
Упаковка VAC PAC - 2 кг.
Коробка 10 кг.
При необходимости повторная прокалка 1 ч. При t – 300 °С.
